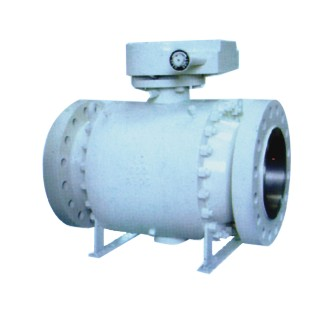

不锈钢日标球阀

详细信息：

不锈钢日标球阀概述

不锈钢日标球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。
设计与制造按ANSI B16.34，JIS 2071
结构长度按JIS B2002
法兰连接尺寸按JIS B2212，2214
检验按JIS B2003

不锈钢日标球阀试验压力

试验项目	壳体试验	密封试验	上密封试验	气密封试验
介质	水	气
单位	MPa	MPa	MPa	MPa
公称压力	10K	2.4	1.5	1.5
20K	5.8	4.0	4.0

不锈钢日标球阀主要连接尺寸

型号	规格(mm)	尺寸 (mm)
inch	DN	L	D	D1	D2	b	z-Φd	H	D0
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K	1/2″	15	140	95	70	52	14	4-Φ15	72
3/4″	20	152	100	75	58	16	4-Φ15	75	130
1″	25	165	125	90	70	16	4-Φ19	85	150
11/4″	32	178	135	100	80	18	4-Φ19	95	190
11/2″	40	190	140	105	85	18	4-Φ19	110	230
2″	50	216	155	120	100	22	8-Φ19	120	240
21/2″	65	241	175	140	120	24	4-Φ19	150	280
3″	80	283	200	160	135	26	8-Φ23	165	310
4″	100	305	225	185	160	28	8-Φ23	190	330
5″	125	381	270	225	195	30	8-Φ25	240	600
6″	150	403	305	260	230	32	12-Φ25	270	800
8″	200	502	350	305	275	34	12-Φ25	315	1000
10″	250	568	430	380	345	34	12-Φ27	380	1200

特别声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，不锈钢日标球阀性能参数、不锈钢日标球阀结构、不锈钢日标球阀安装尺寸、不锈钢日标球阀材质要求、不锈钢日标球阀使用场合以及不锈钢日标球阀的价格等详情，更多关于不锈钢球阀系列产品，请联系我们销售部，电话：0577-67161111，感谢您访问永嘉县万科阀门制造有限公司网站，我们一定会尽心尽力为您提供优质的服务。
