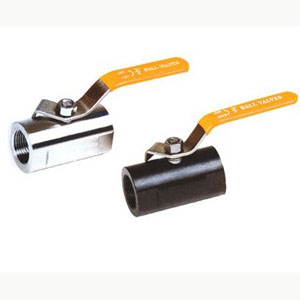

广式法兰球阀

广式法兰球阀

   广式法兰球阀的PDF参数
 详细信息：

产品名称：广式法兰球阀

产品型号：QG41F/H

产品类别：广式球阀系列

主要零件的材料说明：

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品

Q41F-16C

Q41F-25C

Q41F-40C

A105、45 1Cr18/1Cr18Ni9Ti 不锈钢SS304

聚四氟乙烯PTFE

增强聚四氟乙烯

VUILUK PTFE

对位聚苯PPL

聚四氟乙烯PTFE

对位聚苯PPL

硝酸类

Q41F-16P

Q41F-25P

Q41F-40P

SS304/1Cr18Ni9Ti SS304/1Cr18Ni9Ti
醋酸类

Q41F-16R

Q41F-25R

Q41F-40R

SS316/1Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

主要外形尺寸：

公称通经 d d2 L D D1 D2 b f Z-d1 H W
DN（mm） in
15 1/2" 10 18 92 95 65 45 14 2 4-14 60 110
20 3/4" 12.6 20 106 105 75 55 14 2 4-14 65 110
25 1" 17 24 109 115 85 65 16 2 4-14 70 110
32 1-1/4" 22 32 126 135 100 78 16 2 4-18 85 145
40 1-1/2" 26 38 136 145 110 85 16 3 4-18 90 145
50 2" 32.8 46 154 160 125 100 18 3 4-18 98 177
60 2-1/2" 46 60 170 180 145 120 20 3 8-18 110 190
