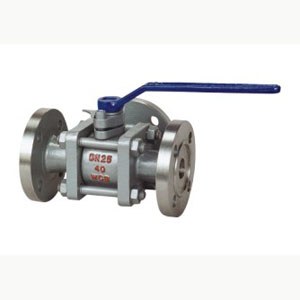

Q44三通球阀 |
|
 |
|
| 详细信息： |
产品名称： Q44 三通球阀
阀体材质： WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6……
设计标准： GB/12237-1989；API608
结构长度： GB/T12221-1989；ASME/ANSIB16.10
法兰标准： GB/T9113、JB/T79.1-1994；ASME/ANSIB16.5
公称通径： DN15-250mm；1/2-10in
公称压力： PN1.6-4.0MPa；150-300Lb
适用温度： -26-300℃
传动方式： 手动、蜗轮传动、电动、气动、液动、电液动
Q44三通球阀主要尺寸及重量
|
公称通径
|
尺寸（mm）
|
重量（kg）
|
|
D
|
D1
|
L
|
L1
|
L0
|
H
|
Z-φd
|
|
25
|
115
|
85
|
180
|
90
|
120
|
88
|
4-φ14
|
5.4
|
|
32
|
135
|
100
|
200
|
100
|
180
|
100
|
4-φ18
|
82
|
|
40
|
145
|
110
|
220
|
110
|
200
|
110
|
4-φ18
|
12.6
|
|
50
|
160
|
125
|
240
|
120
|
200
|
130
|
4-φ18
|
16
|
|
65
|
180
|
145
|
260
|
130
|
220
|
145
|
4-φ18
|
24.5
|
|
80
|
195
|
160
|
280
|
140
|
280
|
165
|
8-φ18
|
26.4
|
|
100
|
215
|
180
|
320
|
160
|
400
|
195
|
8-φ18
|
55.2
|
|
125
|
245
|
210
|
380
|
190
|
980
|
245
|
8-φ18
|
-
|
|
150
|
280
|
240
|
440
|
220
|
1400
|
270
|
8-φ23
|
-
|
|
200
|
335
|
295
|
550
|
275
|
1500
|
290
|
12-φ23
|
-
|
|
250
|
405
|
355
|
670
|
335
|
1500
|
380
|
12-φ23
|
-
|
|
300
|
460
|
410
|
720
|
360
|
1500
|
420
|
12-φ23
|
-
|

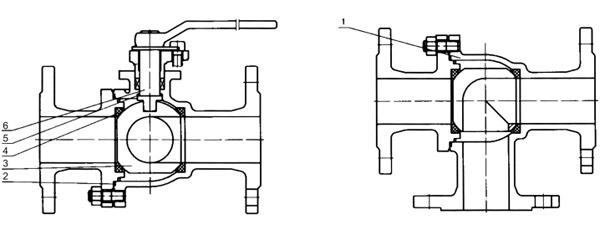

三通L型结构图
Q44三通球阀执行标准
1、设计:GB/T12237-89
2、结构长度:GB12221-1989
3、连接法兰:JB/T79.1-79.4 GB/T9113.1-9113.4
4、阁门试脸:GB/T13927-89
Q44三通球阀主要部件材质
|
序号
|
零件名称
|
主要采用材质(常规配盆)
|
|
1
|
阀体
|
A126WCB
|
A341CF8
|
A351 CF3M
|
|
2
|
垫片
|
PTFE/PPL
|
PTFE/PPL
|
PTFE/PPL
|
|
3
|
球体
|
WCB+HCr
|
A351 CF8
|
A351 CF3M
|
|
4
|
密封圈
|
PTFE/PL
|
PTFE/PPL
|
PTFE/PPL
|
|
5
|
垫片
|
PTFE/PPL
|
PTFE/PPL
|
PTFE/PPL
|
|
6
|
阀杆
|
2Cr13
|
A182 F304
|
A 182 F316
|
Q44三通球阀主要性能规范
|
公称压力
|
常温下最高使用压力（MPa）
|
实验压力PS（MPa）
|
|
壳体
|
密封（气）
|
密封（液）
|
|
PN1.6MPa
|
1.6
|
2.4
|
0.6
|
1.8
|
|
PX2.5 MPa
|
2.5
|
3.8
|
0.6
|
2.8
|
|
150磅级
|
1.93
|
3.0
|
0.6
|
2.1
|
|
300磅级
|
5.1
|
7.7
|
0.6
|
5.6
|
|
10k级
|
1.37
|
2.4
|
0.6
|
1.5
|
|
20k级
|
3.64
|
5.8
|
0.6
|
4.0
|
|
