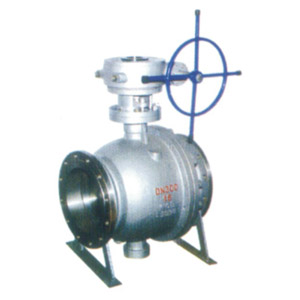

Q347硬密封固定球阀

详细信息：

产品名称： Q347硬密封固定球阀

阀体材质： WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6……

设计标准： GB/12237-1989；API608

结构长度： GB/T12221-1989；ASME/ANSIB16.10

法兰标准： GB/T9113、JB/T79.1-1994；ASME/ANSIB16.5

公称通径： DN50-600mm；2-24in

公称压力： PN1.0-10MPa；150-600Lb

适用温度： -196-600℃

传动方式：手动、蜗轮传动、电动、气动、液动、电液动

一、Q347硬密封固定球阀产品概述：

1、硬密封球阀采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构，密封预紧力设计合理、闭启灵活，有效保证密封的可靠性。
2 、采用特殊结构装置的阀杆，不仅确保填写料处还会渗漏，且防止了阀杆脱出。
3、根据用户的需要，可设计成适应粉尘（包括含固体颗粒），浆料等介质的结构，使球阀耐磨及耐高温性能更好。
4、本身具有防火防静电功能。
5、该结构球阀应按规定流向使用。

二、Q347硬密封固定球阀主要用途：

球阀广泛用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；化工产品、医药和食品生产中；水电、火电和核电的电力生产系统中；城市和工业企业的给排水、供热和供气系统中。

三、Q347硬密封固定球阀主要材料：

阀体	阀杆	阀球	密封面	垫片	填料	工作温度	适用介质
WCB	1Cr13	1Cr13	1Cr13 司太立合金本体材料	柔性石墨不锈钢加柔性石墨 08软钢 F304 F316	柔性石墨编结石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、碱
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

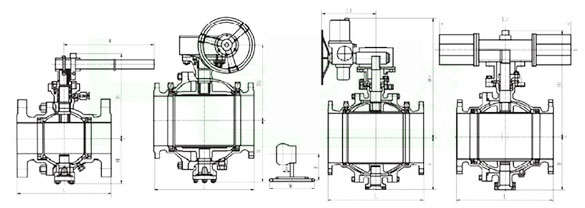

四、Q347硬密封固定球阀结构图：

Q347硬密封固定球阀结构图

五、Q347硬密封固定球阀PN1.6 MPa连接尺寸：

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt（Kg）	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
电动	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
电动	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
气动	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
气动	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

六、Q347硬密封固定球阀PN2.5 MPa连接尺寸：

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt（Kg）	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
电动	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
电动	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
气动	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
气动	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

特别声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，Q347硬密封固定球阀性能参数、Q347硬密封固定球阀结构、Q347硬密封固定球阀安装尺寸、Q347硬密封固定球阀材质要求、Q347硬密封固定球阀使用场合以及Q347硬密封固定球阀的价格等详情，更多关于金属硬密封球阀产品，请联系我们销售部，电话：0577-67996791，感谢您访问永嘉县万科阀门制造有限公司网站我们一定会尽心尽力为您提供优质的服务。
