Q647型气动金属硬密封球阀

Q647型气动硬密封球阀产品简介：

Q647气动硬密封球阀是新一代高性能气动球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，气动固定式球阀适用于各种腐蚀性和非腐蚀性介质。Q647气动球阀它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。气动硬密封固定球阀采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。

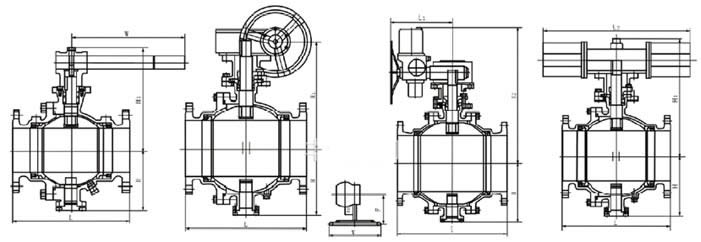

Q647型气动硬密封球阀外形图：

Q647气动硬密封球阀概述及用途

Q647气动硬密封球阀具有流体阻力小、流道通畅、启闭迅速、易于自动化控制的特点，因而得到了越来越广泛的应用。但由于常规球阀的阀座一般采用聚四奴乙烯等非金属材料制作，受阀座密封材料的限制，常规球阀不能在高温工况下使用，也无法用于含固体颗粒、灰渣等介质，故常规球阀的使用受到的一定的限制。为此，我公司经多年努力，成功研制开发了包括浮动球阀和固定球阀在内的全系列金属硬密封球阀产品，并在石油、化工、电力、冶金、轻工等行业得到广泛的应用。产品经省级科学技术成果鉴定，技术上有创新，达到国内领先水平。

金属硬密封球阀适用于非腐蚀性介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质，特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。金属硬密封球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。金属硬密封球阀一般采用法兰连接，也可采用对焊连接、承插焊连接、螺纹连接及对夹连接。

Q647气动硬密封球阀结构特点

万科公司金属硬密封球阀除了具有防止误操作、防止阀杆飞出、等结构特点外，还具有如下独特的特点。

一、采用先进的球体和阀座硬化技术

万科公司金属硬密封球阀的球体与阀座完全采用金属对金属的密封方式，为了确保阀门在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等，球体和阀座的表面硬度一般可以达到HRC60以上，最高可达H RC74以上。密封面材料耐温一般可达54090，最高可达98000。材料的结合强度可以达到10000PS!以上。密封面材料还其有很好的耐磨擦、耐冲击等性能。

二、防止阀门在高温下的涨死

高温工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门无法开启。宣特金属硬密封球阀采用了碟筑或弹筑加载的密封结构。在高温下零部件的热膨胀可以被碟簧或弹簧所吸收。故能够保证阀门在高温下不会被涨死，并能够在高温下灵活启闭。

三、完全的防火结构设计

阀门的密封面采用金属对金属密封结构，填料采用柔性石墨，垫片采用不锈钢+柔性石墨结构。因此，阀门即使在火灾况下也能确保可靠的密封。

四、自然防静电结构设计

金属硬密封球阀的阀体、阀座、球体等金属零件紧密接触，自然形成了静电通道。因此，金属硬密封球阀不需要设里专门的防静电装置。

五、优异的密封特性

采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆度和光洁度，阀门的密封性能完全达到或超过标准要求;

六、双阻断及泄放功能

万科金属硬密封固定球阀一般采用球前阀座密封结构。金属硬密封固定球阀的两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。当球阀关闭时，即使阀门进出口两端同时受压，阀门中腔和两端通道也可以被相互阻断，中腔内的剩余介质可以通过泄放阀排出。

万科金属硬密封球阀采用球后阀座密封结构。一般采用单向密封，并在阀体上标有流向。如用户有特殊要求，可以采用双向密封的结构。

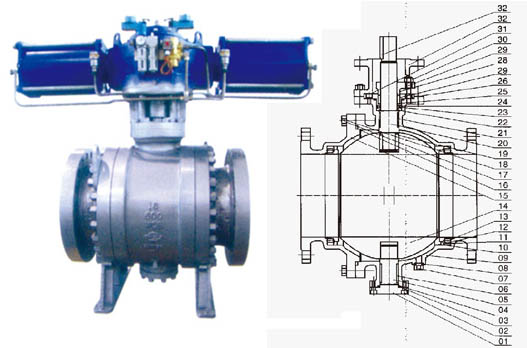

Q647型气动硬密封球阀结构图

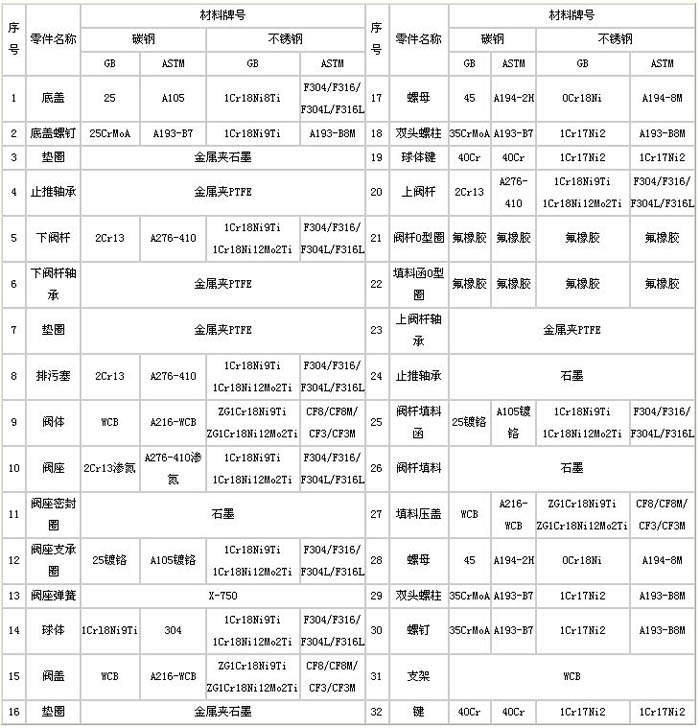

Q647型气动硬密封球阀结构图片各序号对应的值：
